Nuovo Crossreference
Nuovo modulo Crossreference con Tabelle Contatti Modulari e Componibili
ElettraCAD è stato il primo CAD elettrico a consentire la Riferimentazione Incrociata Automatica tra componenti Padre e Figli in uno schema fin dal lontano 1986.
Nella versione 2021 l’automatismo si arricchisce di nuove funzionalità che consentono all’operatore di gestire tutte le situazioni, anche le più complesse, di associazione Padre-Figlio, per tutte le tipologie di componenti (Relè, Interruttori, Pulsanti, Plc …)

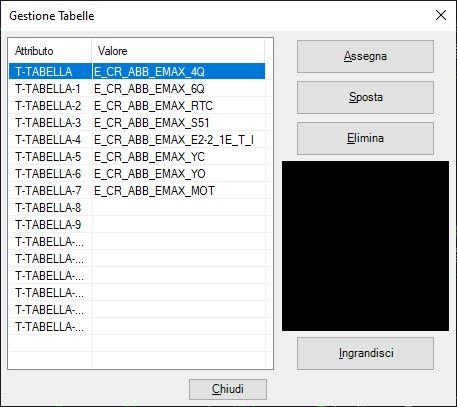

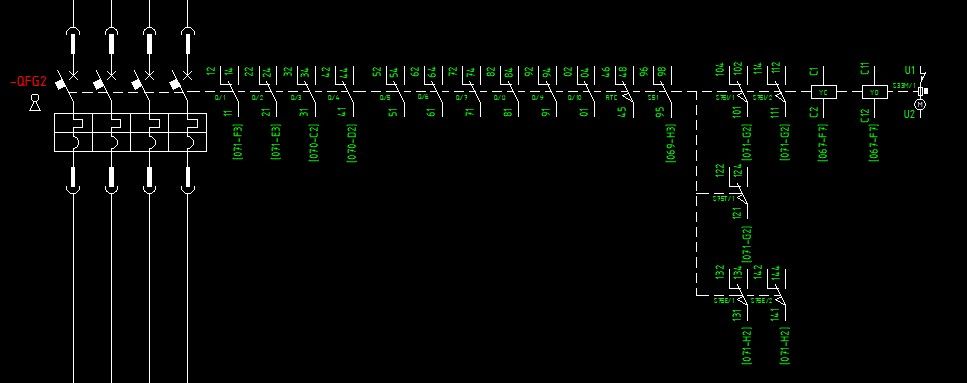

È ora possibile associare, in modalità componibile, più tabelle allo stesso componente; nell’esempio un interruttore con tutto il suo kit di accessori esplicitati da gruppi di contatti.

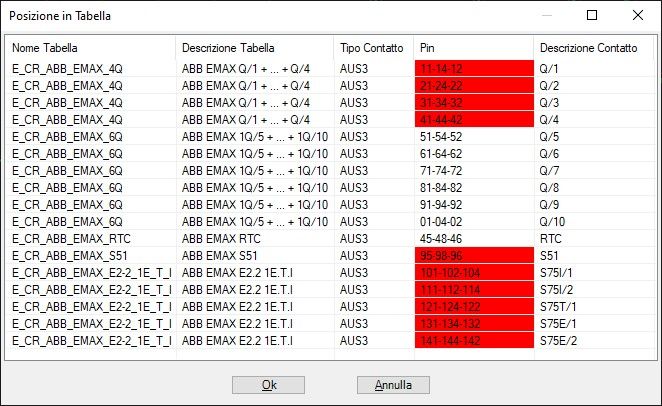

La nuova interfaccia consente di verificare in tempo reale le posizioni già utilizzate in tabella; inserendo un nuovo contatto sarà quindi possibile scegliere la posizione da utilizzare con tipo di contatto e pin.
