Elelayout - Fronte Quadro automatico

Blocchi per il disegno topografico del quadro.

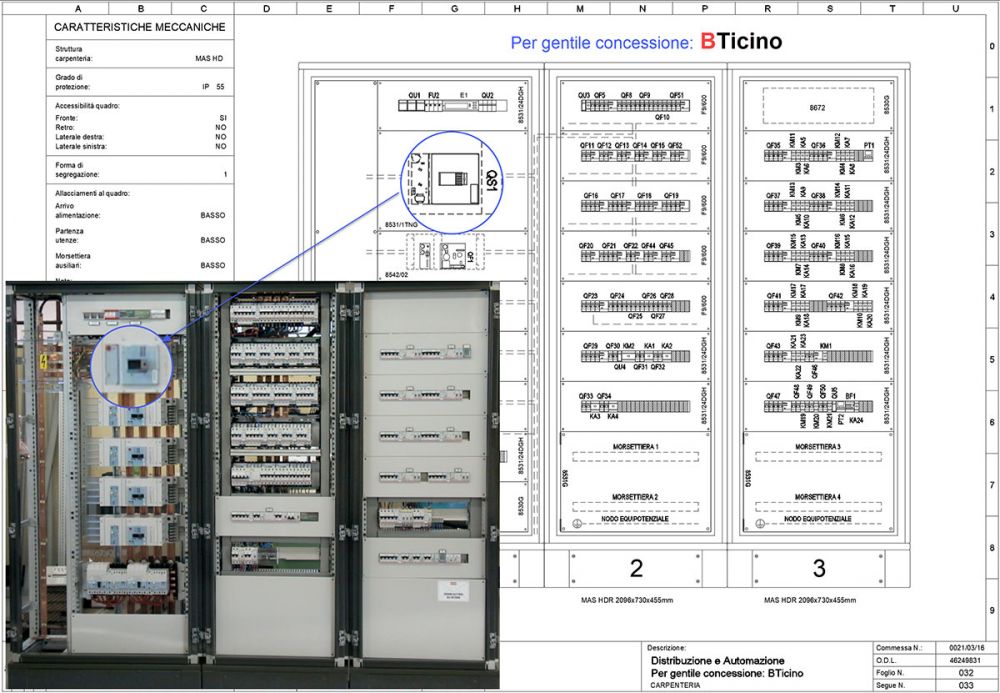

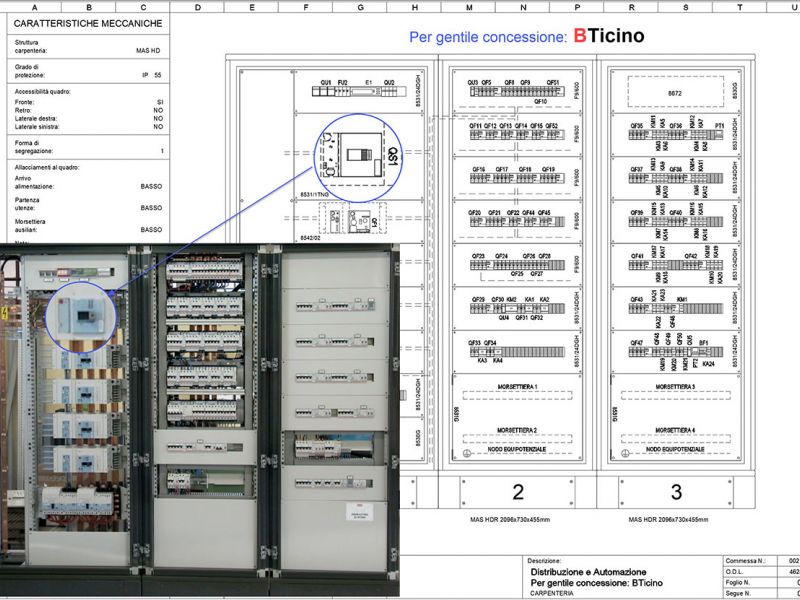

In ElettraCAD i blocchi per il disegno topografico del quadro sono inseriti nella libreria utente di carpenteria. Sono impiegati come normali blocchi e riferimentati con il relativo blocco elettrico mediante il comando Rife-rimenti incrociati. Il modulo EleLayout, Fronte Quadro automatico, consente di indicare, nello schema elettrico, gli elementi da inserire nel topografico, suddivisi per luogo di montaggio (ubicazione).

Il modulo provvede, quindi, alla stesura di una lista ordinata per ubicazione, che consente al tecnico di "spuntare" automaticamente gli elementi da inserire.

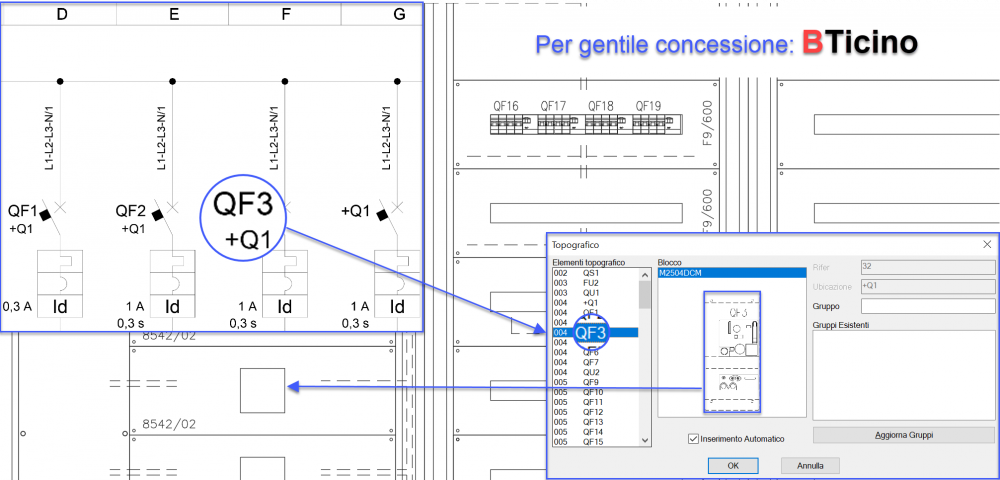

Nel caso in cui ad un elemento elettrico possano corrispondere più topografici il modulo consente una facile scelta iconografica.

ElettraCAD Tutorial - Topografico Automatico

ElettraCAD 07 - EleLayout, Topografico Automatico

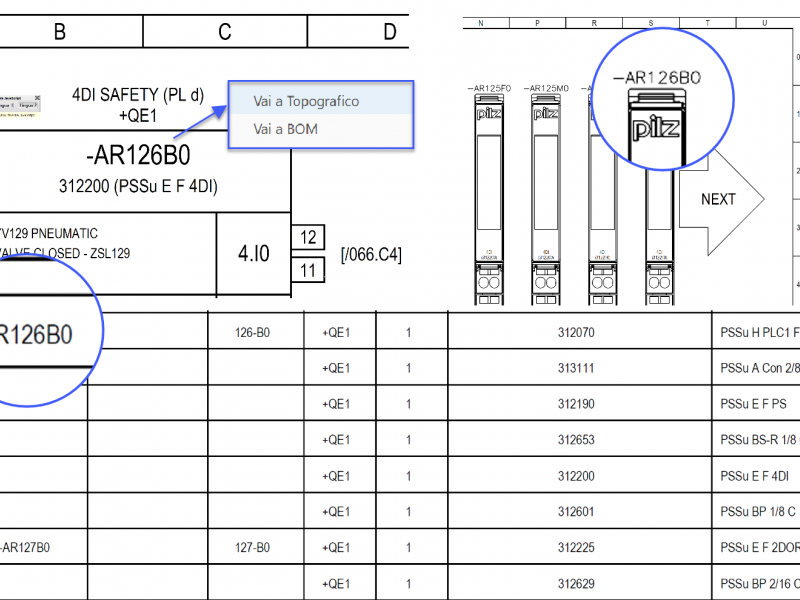

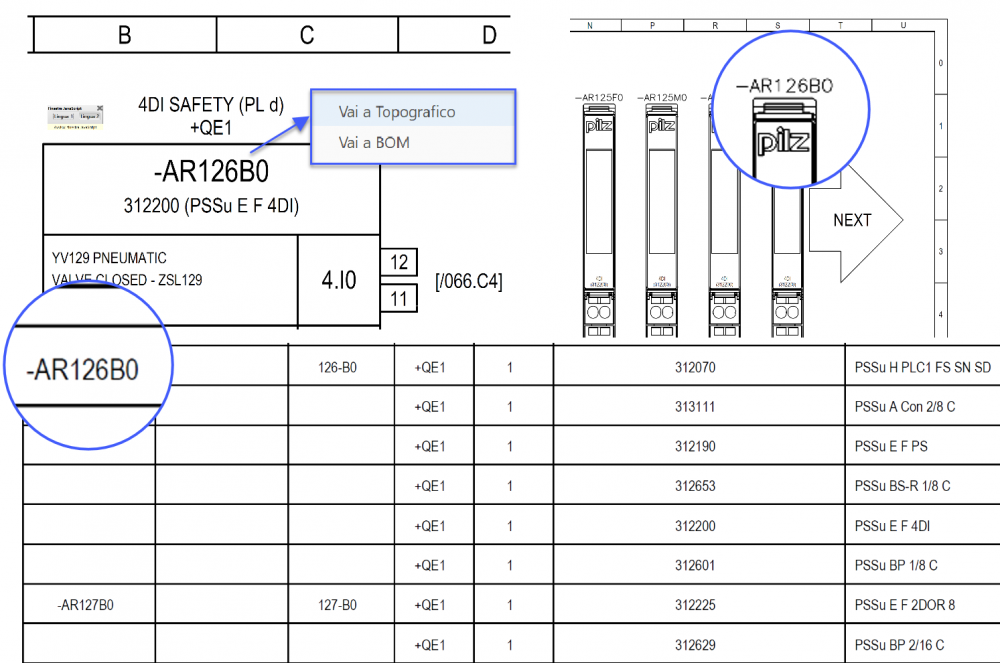

Il modulo EleLayout provvede, inoltre, ad un controllo incrociato tra blocchi elettrici e topografici, per ubicazione, garantendo quindi un'esatta corrispondenza. ElettraCAD stampa anche in formato PDF, in particolare il PDF Smart è un PDF intelligente, editabile con Adobe Reader o qualsiasi browser, nel quale sono gestiti i fogli dello schema completi di Layer e Riferimenti per apparecchiature, fili, morsettiere, tabelle e naturalmente anche il Fronte Quadro. In questo modo, con un semplice click navigate lo schema, passando dal funzionale al Fronte Quadro e alla Distinta materiali e viceversa.
